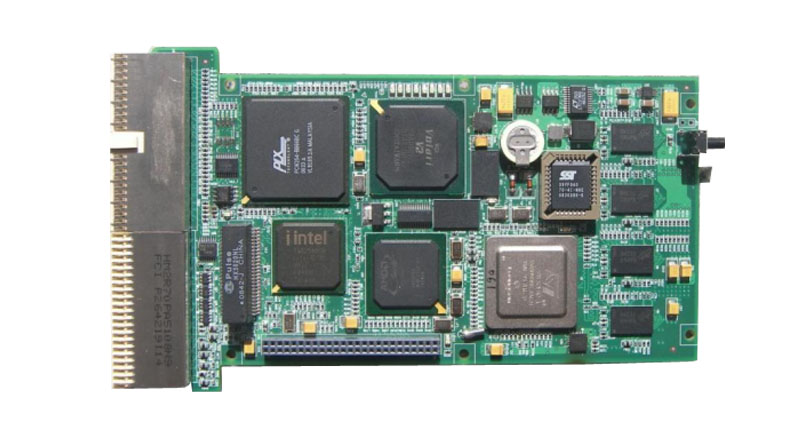

基于龙芯2F的3U CPCI主板
PE-L2F10
基于单片龙芯 2F 的 3U CPCI 板是一款采用龙芯 2F 高性能通用处理器并符合PICMG2.0R3.0 规范的 CPCI 单板计算机。本模块为 3U 结构（100mm×160mm），可用于 CPCI机箱系统槽（System Slot），作为主设备(Host Device)工作；也可用于 CPCI 机箱外围槽（Peripheral Slot），作为外围设备（Peripheral Device）工作。无需更改任何硬件设置即可实现主设备和外围设备两种工作方式的切换。
本模块可以与标准 CPCI 模块配合使用，构成多机系统，并可与 CPCI 机箱内的其它设备通讯。板载双端口千兆网符合 PICMG2.16R1.0 规范，可与 CPCI 交换板配合用于包交换背板中。本模块功能全面，体积小，能够满足用户快速增长的计算和通信应用的需求。
操作系统支持
● Linux 2.6.27 及以上内核版本
● vxWorks 5.5 及以上版本
● 龙芯 2F 处理器（3W@800MHz）
● 板载 64 位 DDR2 内存颗粒，基本配置为 1GB
● AMD CS5536AD 南桥
● 板载 Intel FW82546GB 双端口 10/100/1000Mbps 自适应网络控制器
● 板载 XGI V2 显示控制器，支持 1600 x 1200 的分辨率
● 板载 Silicon Image Sil0680A 硬盘控制器
● 板载 PLX PCI6254 PCI 总线桥接设别，支持透明桥/非透明桥模式，可以自适应切换
● 板载 AD1819BJST AC97 音频解码器
● 512KB FLASH ROM 用于系统 BIOS 存储
● 2 个千兆网络接口
● 1 个基于 IDE 接口的电子盘插座
● 1 个标准 IDE 接口（从 CPCI 德 J2 槽引出）
● 1 个 VGA 接口
● 4 个 USB2.0 接口
● 1 个键盘鼠标接口
● 2 个 RS232 串口
● 1 个音频接口：Line-out、Line-in、Micphone
● 通过加固设计，适用于加固机箱
● 符合 PICMG 2.0R3.0 CompactPCI规范
符合 PICMG 2.16R1.0 CompactPCI规范
